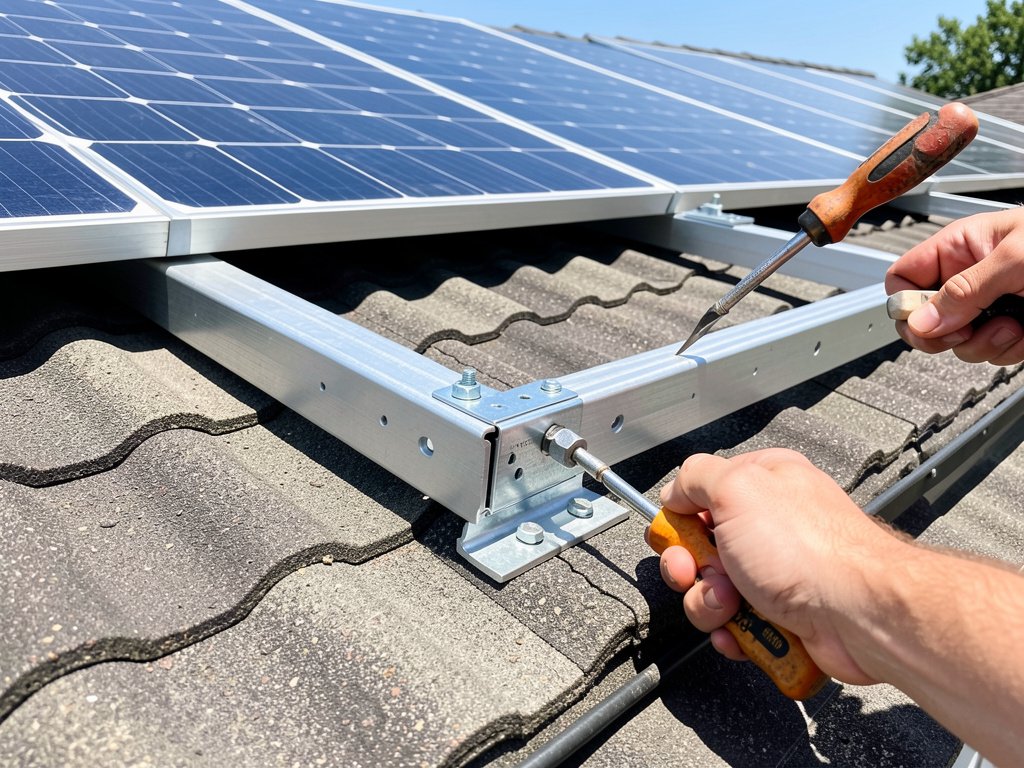

Installer un rail de fixation pour panneaux sur tuile mécanique de garage

Poser des rails pour panneaux sur un petit toit de garage soulève deux craintes courantes : abîmer les tuiles et provoquer des fuites. Ce guide pragmatique accompagne le bricoleur averti, étape par étape, du repérage des chevrons à la vérification d’étanchéité, en insistant sur les spécificités garage (petite surface, rives proches, accès limité) (voir optimiser l’autoconsommation du garage).

Vérifications préalables et sécurité

Avant de commencer, contrôlez l’existant et équipez‑vous.

• Vérifications structurelles :
• inspecter l’état des tuiles mécaniques (romane ou autre) et des liteaux/chevrons ;
• si doute sur la charpente ou présence de pourriture, contacter un charpentier.
• Contraintes à évaluer :
• pente du toit, orientation et ombrage ; un garage peut réduire la production mais rester pertinent ;
• proximité faîtage, rives et gouttière qui compliquent l’implantation.
• Normes et aides :
• prévoir recours à un installateur RGE pour raccordement réseau ou pour bénéficier d’aides.
• Checklist outils et matériel (préparer avant montée) :
• perceuse + mèches bois, clé dynamométrique ou cliquet, meuleuse ou scie cloche pour détuilage ;
• rail en aluminium (profil), crochets/étriers pour tuile mécanique ou platines sans percer, vis inox A2/A4 ;
• rondelles EPDM, mastic butyl ou silicone d’étanchéité, niveau, crayon, sonde/tige de repérage ;
• EPI : échelle sécurisée, harnais si pente élevée, gants, lunettes.

Choisir le bon système de fixation

Tableau comparatif rapide

Critères de choix : nombre de panneaux, prise au vent (exposition), surface disponible. Pour un garage 2–4 panneaux, privilégier crochets réglables si liteaux accessibles ; considérer platines sans percer si tuile fragile ou si on veut limiter interventions sur la couverture. Toujours vérifier la fiche fabricant du kit (Isy‑Box, K2Systems, MonKitSolaire, etc.) pour nombre et position des points d’ancrage (voir aussi poser des panneaux sur tuile ardoise pour les fixations spécifiques au garage).

Préparer l’emplacement et repérer les chevrons

Repérer les supports sans casser :

1. Mesurer depuis le faîtage ou l’égout : les chevrons ont un entraxe régulier (mesurez une trame accessible).
2. Palper la tuile : en appuyant, on devine l’interruption au niveau du liteau ; utiliser une sonde fine si besoin.
3. Marquer au crayon l’axe des chevrons sur les tuiles pour reporter l’alignement des rails.

Détuilage contrôlé :

• retirer la tuile en la soulevant et en la glissant ; conserver l’ordre et poser sur une bâche.
• remplacer les tuiles cassées immédiatement.
• prévoir une photo de repérage pour la remise en place.

Conseils accès garage : une échelle stabilisée ou un petit échafaudage réduit les risques. Ne posez pas les rails seul si la pente est élevée.

Pose du rail : étape par étape

Étapes pratiques (mode d’emploi) :

1. Positionner le crochet/étrier :

• glisser l’étrier sous la tuile adjacente au point marqué,
• reposer la tuile en vérifiant qu’elle s’emboîte naturellement.

1. Préparer la fixation :

• décaler légèrement la tuile pour atteindre le liteau/chevron ;
• pré‑percer si nécessaire dans le chevron, en veillant à ne pas traverser la tuile.

1. Visser et étancher :

• utiliser une vis inox A2/A4 adaptée, avec rondelle EPDM sur la tête ;
• appliquer une couche de mastic butyl autour de la rondelle côté extérieur pour renforcer l’étanchéité.
• respecter les recommandations du fabricant pour couples de serrage (voir fiche technique).

1. Monter et aligner les rails :

• emboîter les rails en aluminium sur les étriers, utiliser connecteurs si fournis ;
• contrôler l’alignement au niveau et régler l’horizontalité.

1. Mise à la terre et liaison :

• assurer la continuité électrique de mise à la terre du rail/panneau selon la norme applicable et instructions fabricant.

1. Remise en place des tuiles et finitions :

• reposer les tuiles en respectant le calage, couper proprement les tuiles si nécessaire avec meuleuse ;
• poser des caches si fournis pour protéger la visserie.

Illustrations recommandées (à insérer) :

• photo 1 : détuilage contrôlé (légende : retirer et stocker les tuiles dans l’ordre).
• photo 2 : positionnement du crochet sous tuile (légende : glisser l’étrier puis reposer la tuile).
• photo 3 : rail fixé et niveau (légende : aligner et sécuriser le rail).
• photo 4 : test d’étanchéité (légende : arroser la jonction pour vérifier).

Contrôle d’étanchéité et finitions

• Test visuel : vérifier absence d’espace autour de la rondelle EPDM et du mastic.
• Test à l’eau : arroser la zone fixée pendant plusieurs minutes pour simuler pluie.
• Revérifier serrage après 24–48 heures d’exposition.
• Documenter par photos pour garantie/assurance.

Problèmes courants et solutions rapides

• Tuile cassée : remplacer immédiatement par une neuve; si indisponible, calfeutrer temporairement avec mastic butyl et poser remplacement rapidement.
• Fuite après pluie : vérifier rondelle EPDM, ajout de mastic butyl, contrôle du pré‑perçage.
• Rail mal aligné : desserrer les fixations d’un côté, réaligner, resserrer progressivement.

Checklist finale et temps estimé

Checklist imprimable :

• Vérif charpente et tuiles ✅
• Outils et EPI préparés ✅
• Emplacement et axes chevrons marqués ✅
• Nombre de points d’ancrage conforme kit ✅
• Vis inox + rondelles EPDM + mastic disponibles ✅
• Test étanchéité réalisé ✅
• Photos prises pour assurance ✅

Temps estimé pour garage 2–4 panneaux : 4–8 heures selon expérience. Appeler un professionnel si pente > 30°, doute sur la charpente, ou pour garantir conformité et aides.
